Повітроводи прямошовні круглого перерізу проводяться за наступною технологією: виконується розмітка і розкрій розгортки повітровода на автоматичній лінії, розкрій повітровода йде в довжину 1250 мм.
Якщо потрібно виготовити повітропровід довжиною менше або більше 1250 мм, то виріб кається і вирізається на ручний гільйотині.
Отримана заготівля надходить на електромеханічний трьоххваловий верстат, який призначений для вальцювання, тобто формує округлість даного повітровода.
Після утворення заготовки, в залежності від виконання повітровода виконується закриття шва: шов виконується на шовному зварювання або шов виконується на фальцепрокатному верстаті, після чого шов осаджується на фальцеосадочному верстаті на всю довжину (тип з'єднання залежить від довжини ділянки повітровода).

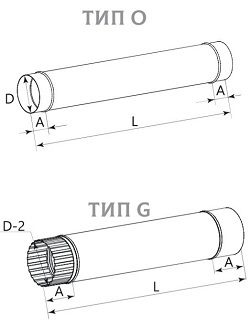

З'єднання може бути за допомогою додаткових елементів: ніпель або "труба в трубу". Тип з'єднання G - один гофрований край.
Повітроводи прямошовні круглого перерізу виробляються в діаметрах від 100 мм до 1250 мм
За додатковим погодженням поставка повітроводів можлива з фланцями.
Розшифровка маркування (на прикладі AD-VKK-T/6-160-1250-ZS/0,5-O)
найменування - AD-VKK
ізольований (вказується тільки в даному виконанні) - T
товщина ізоляції, мм (6, 10, 15, 20) - 6
розмір (по круглому приєднувальному перерізу D) - 160
довжина каналу (L) - 1250
матеріал (ZS - оцинкована сталь; NS - нержавіюча сталь) - ZS
товщина сталі, мм (0,5; 0,7; 1,0) - 0,5
тип з'єднання (O - ніпель, G - один гофрований край) - O

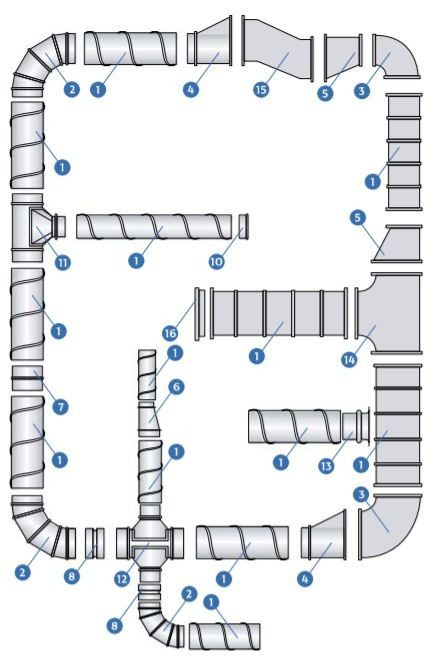

ОСНОВНІ ЕЛЕМЕНТИ ВЕНТИЛЯЦІЙНОЇ СИСТЕМИ
1. Прямі ділянки AD-VKP, ">https://ccktm.ibud.ua/ru/company-prais/%3Ca%20href=" rel="noopener noreferrer" target="_blank" style="color: rgb(85, 153, 71);">https://ccktm.ibud.ua/ru/company-prais/vozdukhovod-spiralnonavivnoy-ad-spn-ccktm-7851657" rel="noopener noreferrer" target="_blank">AD-SPN
2. Відведення круглий 90° AD-KPO
3. Відвід прямокутний 90° AD-KP
4. Перехід з прямокутного на круглий AD-ARKK
5. Перехід з прямокутного на прямокутний AD-PDK
6. Перехід односторонній з круглого на круглий AD-PR
7. Ніпель внутрішній AD-NIP
8. Муфта AD-MF
10. Заглушка кругла AD-ZK
11. Трійник круглий AD-TR
12. Хрестовина кругла AD-KPS
13. Врізка кругла в площину AD-VR
14. Трійник прямокутний AD-TP
15. Качка прямокутна AD-ZP
16. Заглушка прямокутна AD-Z
