Описание

Врезка круглого сечения в плоскость предназначена для подсоединения (врезания) круглой системы в прямоугольный воздуховод или воздуховод другого диаметра (тип 2).

В стандартном исполнении диаметр по размеру ниппеля.

По заказу возможно исполнение врезки - муфты.

При использовании врезок с уплотнителем из EPDM резины увеличивается герметичность соединения, уменьшаются утечки воздуха и потери давления в сети.

Перед установкой между врезкой и воздуховодом необходимо нанести слой силиконового герметика, крепить с помощью саморезов или вытяжных заклепок.

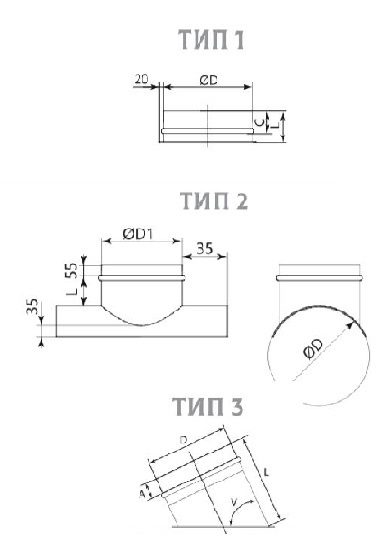

Тип 2: ØD≥ØD1+70

      L=60 мм по умолчанию;

Тип 3: угол наклона врезки стандартно 45°.

Расшифровка маркировки (на примере AD-VR-T/6-1-160-0-0-ZS/0,5-D)

наименование - AD-VR

изолированный (указывается только в данном исполнении) - T

толщина изоляции, мм (6, 10, 15, 20) - 6

тип исполнения (1; 2; 3) - 1

размер (по круглому присоединительному сечению D) - 160

размер врезки D1 (для типа 1 и 3 - 0) - 0

угол наклона врезки (V) (для типа 1 и 2 - 0) - 0

материал (ZS - оцинкованная сталь; NS - нержавеющая сталь) - ZS

толщина стали, мм (0,5; 0,7; 1,0) - 0,5

с резиновым уплотнителем (указывать при наличии) - D
