Тройник круглого сечения с круглой врезкой в воздуховод AD-TR

Цену уточняйте
1 В наличии

Тройник круглого сечения с круглой врезкой в воздуховод AD-TR

Цену уточняйте
1 В наличии
Доставка
  • Самовывоз
  • Транспортная компания SAT
Подробнее
Оплата
  • Безналичный расчет
Подробнее
Описание

При монтаже разветвленной системы вентиляции применяются тройники, что позволяет отказаться от дополнительных переходов с одного сечения на другое и улучшает акустические и аэродинамические параметры сети.

С учетом особенностей объекта наша компания может менять длину тройника и длину врезки.

Тройники для вентиляции легко маскируются при помощи отделочных материалов или декоративных панелей.

При монтаже сначала все воздуховоды последовательно присоединяются к тройнику.

Затем воздуховоды соединяются с уже смонтированными элементами системы вентиляции.

Таким образом, тройники для вентиляции являются фасонной частью, которая создана для разветвления линии воздуховодов, иными словами, для разветвления одного потока воздуха на два, либо же для объединения двух потоков в один общий.

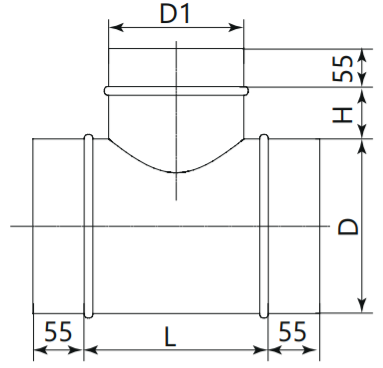

По умолчанию: H=60 мм; L=D1+60 мм.

Расшифровка маркировки (на примере AD-TR-T/6-160-160-100-60-ZS/0,5-D)

наименование - AD-TR

изолированный (указывается только в данном исполнении) - T

толщина изоляции, мм (6, 10, 15, 20) - 6

размер тройника (по круглому присоединительному сечению D) - 160

длина канала (L), мм - 160

размер врезки (по круглому присоединительному сечению D1) - 100

длина врезки (H) - 60

материал (ZS - оцинкованная сталь; NS - нержавеющая сталь) - ZS

толщина стали, мм (0,5; 0,7; 1,0) - 0,5

с резиновым уплотнителем (указывать при наличии) - D


ОСНОВНЫЕ ЭЛЕМЕНТЫ ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ

1. Прямые участки AD-VKP, https://ccktm.ibud.ua/ru/company-prais/ rel="noopener">https://ccktm.ibud.ua/ru/company-prais/https://ccktm.ibud.ua/ru/company-prais/ rel="noopener noreferrer" target="_blank">AD-SPN

2. Отвод круглый 90° AD-KPO

3. Отвод прямоугольный 90° AD-KP

4. Переход с прямоугольного на круглый AD-ARKK

5. Переход с прямоугольного на прямоугольный AD-PDK

6. Переход односторонний с круглого на круглый AD-PR

7. Ниппель внутренний AD-NIP

8. Муфта AD-MF

10. Заглушка круглая AD-ZK

11. Тройник круглый AD-TR

12. Крестовина круглая AD-KPS

13. Врезка круглая в плоскость AD-VR

14. Тройник прямоугольный AD-TP

15. Утка прямоугольная AD-ZP

16. Заглушка прямоугольная AD-Z
