Косой соосный тройник с круглым отводом для воздуховода AD-TK

Цену уточняйте
1 В наличии

Косой соосный тройник с круглым отводом для воздуховода AD-TK

Цену уточняйте
1 В наличии
Доставка
  • Самовывоз
  • Транспортная компания SAT
Подробнее
Оплата
  • Безналичный расчет
Подробнее
Описание

Косой соосный тройник с круглым отводом на концах имеет фланцы и усилен поперечной гофрировкой стального листа.

Круглый отвод стандартно имеет размер ниппельного соединения и расположена на боковой стенке тройника.

Тройник дает возможность проведения вентиляционной системы с круглым отводом под углом, при этом угол зависит от наклона боковой стенки, на которой закреплен отвод.

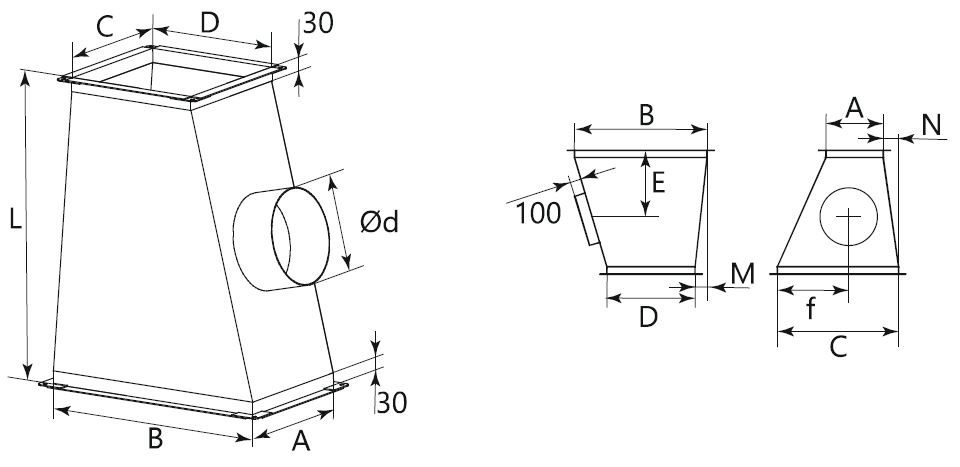

Длина канала определяется как Lmin=2E; Emin=D/2+100 мм; Dmin=100 мм.

D должно быть меньше A и C.

Расшифровка маркировки (на примере AD-TK-T/6-300x500-ZS/0,5-N-150-90-30-30-300-100-150x190-F-2-F-2)

наименование - AD-TK

изолированный (указывается только в данном исполнении) - T

толщина изоляции, мм (6, 10, 15, 20) - 6

размер (по прямоугольному присоединительному сечению AxB) - 300x500

материал (ZS - оцинкованная сталь; NS - нержавеющая сталь) - ZS

толщина стали, мм - 0,5

класс (N - нормальный, P - плотный) - N

вертикальное смещение (E), мм - 150

горизонтальное смещение (F), мм - 90

вертикальное смещение (M), мм - 30

горизонтальное смещение (N), мм - 30

длина канала (L), мм - 300

размер (по круглому присоединительному сечению d) - 100

размер (по прямоугольному присоединительному сечению CxD) - 150x190

наличие фланцев (сечения AxB) (F - фланец, 0 - отсутствует) - F

ширина фланца - (2 - 20 мм, 3 - 30 мм) - 2

наличие фланцев (сечения CxD) (TDF - интегрированный фланец, F - фланец, 0 - отсутствует) - F

ширина фланца - (2 - 20 мм, 3 - 30 мм) - 2


ОСНОВНЫЕ ЭЛЕМЕНТЫ ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ

1. Прямые участки AD-VKP, ">https://ccktm.ibud.ua/ru/company-prais/%3Ca%20href=" rel="noopener noreferrer" target="_blank" style="color: rgb(85, 153, 71);">https://ccktm.ibud.ua/ru/company-prais/vozdukhovod-spiralnonavivnoy-ad-spn-ccktm-7851657" rel="noopener noreferrer" target="_blank">AD-SPN

2. Отвод круглый 90° AD-KPO

3. Отвод прямоугольный 90° AD-KP

4. Переход с прямоугольного на круглый AD-ARKK

5. Переход с прямоугольного на прямоугольный AD-PDK

6. Переход односторонний с круглого на круглый AD-PR

7. Ниппель внутренний AD-NIP

8. Муфта AD-MF

10. Заглушка круглая AD-ZK

11. Тройник круглый AD-TR

12. Крестовина круглая AD-KPS

13. Врезка круглая в плоскость AD-VR

14. Тройник прямоугольный AD-TP

15. Утка прямоугольная AD-ZP

16. Заглушка прямоугольная AD-Z
